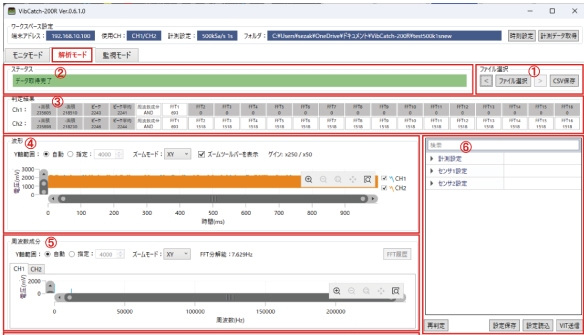

[2.解析モードで判定条件を調整する]
モニターモードで収集した振動データに対して設定値を変更し判定結果し、シミュレーションすることが
出来ます。
設定値に対して、複数の振動データを当てはめて判定状況を確認出来ます。
調整出来た設定値をVIT-200Rに書き込みます。


(1)ピーク値判定、ピーク値(10件)平均測定
(2)面積値判定
     計測した波形のセンター値より上側、または下側の面積を上下限閾値で判定します。
(3)周波数成分値判定
     指定した周波数の値について、上下限閾値で判定します。
     周波数の指定は16点、周波数の範囲設定が出来ます。
     指定周波数のANDまたはORで総合判定します。

*注意事項
基本の計測と判定機能は振動センサ入力2チャンネルについてのみとなっています。


(1)機械設備の予兆診断、以上判断
    モーター軸受け、工作機械、ロボット、コンベアライン、搬送設備、各種専用設備機械
(2)構造物等の予兆診断、異常診断
    橋梁、道路、鉄道、ビル、鉄骨構造物、斜面崩落
(3)製造品質検査
    スポット溶接状態判定、コネクタ嵌合振動判定、塗装面状態判定、超音波出力測定
(4)複合センサによる診断*1
    振動2chによる総合判定、振動+温度センサ、振動＋電流センサ、振動＋圧力センサ
(5)連続振動判定*2
    コンベア異常振動の発見、突発性異常振動の発見、レール移動時の異常振動発見
(6)上記各種準備のための振動調査

*1 *2はソフトウエアをカスタマイズすることで対応を可能とするものです。
内容のヒアリング、現場現物の確認、判定方法の提案と開発が必要となります。


2.重量　　　　　　
   482g(オプション含まず)

3.電源電圧　　　　
   DC9V～DC28V  ACアダプタ(DC12V)又は端子台

4.消費電流　　　　
   150mA以下

5.使用環境　　　　
   0℃～45℃　湿度85％以下　結露なきこと

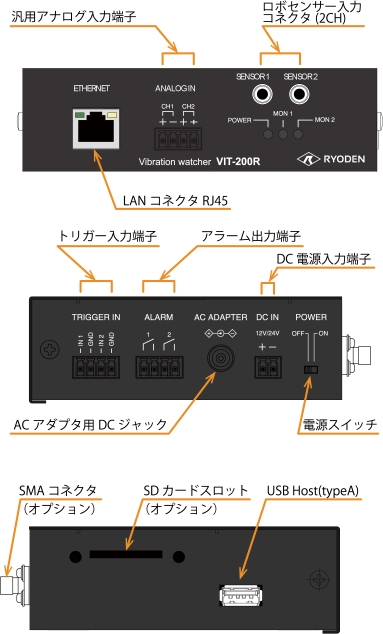

6.ピエゾセンサーチャンネル数　
   2ch 周波数範囲0.1Hz～200kHz

7.デジタル入力2点　　　　
   無電圧接点  デフォルトはアラーム出力

8.アナログ入力2点　　　　
   0～5V又は4～20ｍA　
   計測条件カスタマイズ

9.USB Host(TypeA)　　
   バーコード等読み込み用　
   使用タイミング カスタマイズ

10.SDカードスロット(オプション）　　
 　記録条件等 カスタマイズ

11.無線通信機能 (オプション）
　 920MHz帯 無線機搭載可能 カスタマイズ

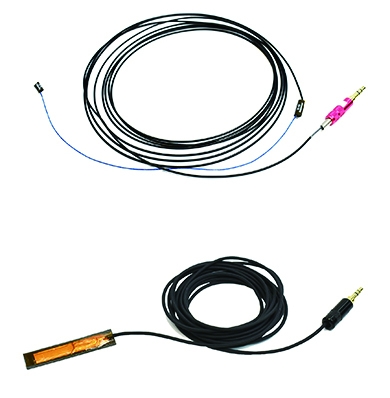

1.ロボセンサー
　ピエゾケーブル、ケーブル長は各種注文時に
   特注可能
　延長ケーブル0.5m～5m位特注可能
　応答周波数0.1Hz～3MHz振動強度判定、
   相対値判定、リファレンス設定により
　絶対値化可能

　

２.ピエゾフィルムセンサー
　フィルム形状、大きさ等、接地場所に
   合わせて調整可能、標準寸法品あり
　ケーブル長0.5m~3ｍ、特注可能
　応答周波数0.1Hz～200kHz
   (形状、寸法により差異あり)

3.汎用アナログに接続するためのセンサー条件
　0～20mAまたは0～5Vの信号であれば接続可能です。
　[想定されるセンサー種類]
　温度センサー(サーミスタ、測温抵抗体、熱電対)・電流センサ・流量センサ・圧力センサ・水位センサ
　各種残量センサ・イオン濃度センサ・気圧センサ・湿度センサ・照度センサ等
