無線システム親機 子機データのログ保存に対応

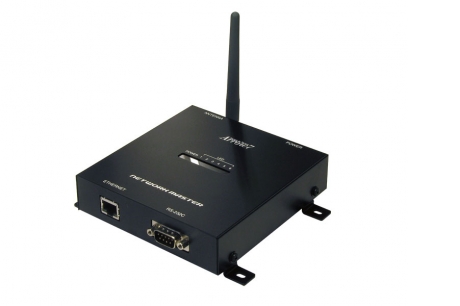

ネットワークマスター

ETHERNET、RS-232Cのいずれかと接続可能なマルチ親無線機

Feature

Download

概要・主な特徴

  • ETHERNET、RS-232Cのいずれかに接続可能な親無線機です。
  • 無線による情報収集ネットワークシステムの最上位機としてお使いいただけます。
  • 特に大規模なシステムでは同じネットワークマスターを中継機（システム上はエリアマスターと呼称）としてLAN接続することで、広範囲の多数箇所に設置した子機のデータを短時間内に収集できます。

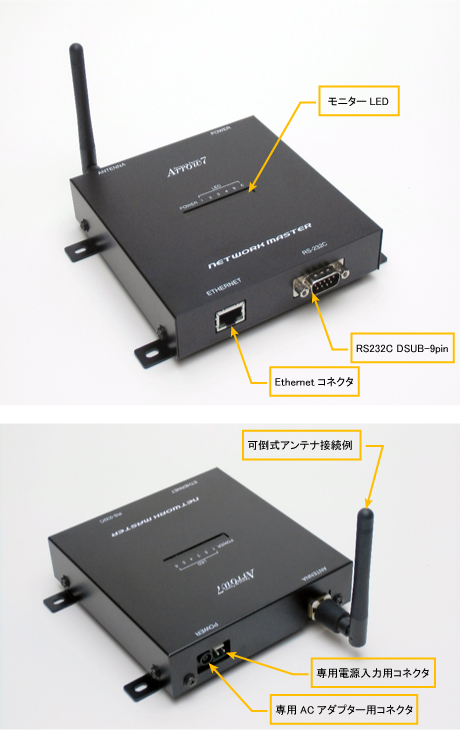

［各部の名称］

仕様

ネットワークマスター仕様
電源 ACアダプタ（12V）またはDC12V
消費電流 150mA以下
外形寸法 127×121×29mm（但し突起物・取付けステー含まず）
重量 400g
無線部仕様
技術基準 国内電波法 工事設計認証取得済
通信方式 half duplex
空中線電力 2.4GHz帯：10mW/MHz以下　920MHz帯：20mW/MHz以下
データ変調速度 2.4GHz帯：最大250kbps　920MHz帯：最大50kbps
無線仕様
  • 2.4GHz帯SS無線または920MHz帯無線
  • STD-33とSTD-66の両周波数帯域に対応
  • 2.4GHz帯89CHが使用可能（他の無線機との干渉を避け易くなっています）
  • 920MHz帯38CHが使用可能（他の無線機との干渉を避け易くなっています）
サービスエリア（環境による） 2.4GHz帯：200m（見通し）　920MHz帯：1km（見通し）
アンテナ種類 可倒式アンテナまたは、プレート付可倒式アンテナ
通信仕様
通信プロトコル TinyBee2.5（アローセブン独自プロトコル）
ネットワークトポロジ スター、ツリー
中継通信 最大5段
最大端末数 253
動作条件
動作温度 -10～+55℃
動作湿度 90％RH以下（但し結露しないこと）
その他
LCD表示器 各種設定表示
