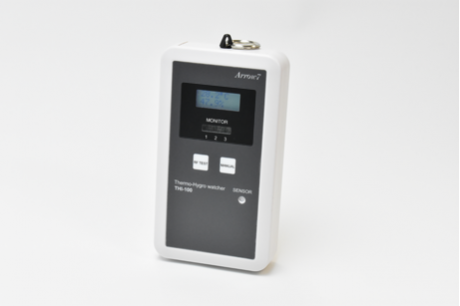

温湿度計測端末

【THI-100】

温度・湿度データを計測しネットワークマスターまたはエリアマスターへ無線伝送する装置です。
また単体の温湿度計としても動作可能です。

Feature

Download

概要・主な特徴

  • 2.4GHz帯スペクトル拡散（SS）方式無線データ伝送です。
  • 温度・湿度データを計測しネットワークマスターまたは無線中継エリアマスターへ無線伝送します。
  • 「振動・温度予兆監視システム（VibInsight）の温湿度計測端末として使用できます。
  • 単体の温湿度計としても動作可能です。
  • 一つのシステムで90台まで設置できます。
  • 内蔵クロックにより、あらかじめ設定した時間間隔で計測します。
  • 1日24回の自動計測で電池寿命10年です。（アルカリ単四形乾電池4本）

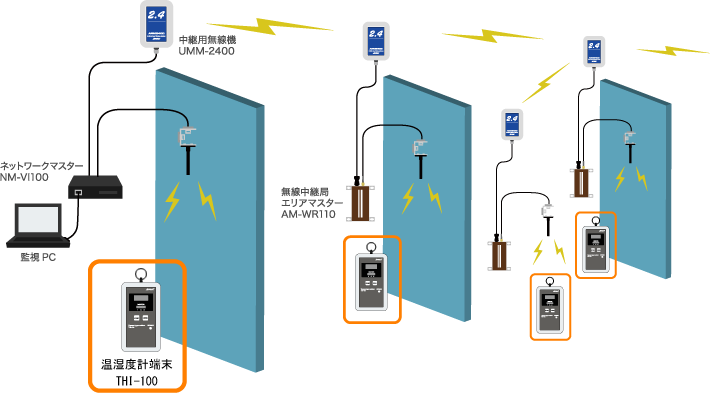

システム構成例

仕様

電源電圧 アルカリ乾電池 単四形 4本
電池寿命 約10年（自動計測1時間毎及びマニュアル計測3回／日）
消費電流 計測動作時：35mA、待機時：10μA
計測仕様
温度 計測範囲：-10～+70℃
許容誤差：±0.2℃
分解能：0.015℃
湿度（相対湿度） 計測範囲：0～95％
測定精度許容差：標準±2％RH
分解能：0.01％RH
自動計測タイミング 初回計測開始時間指定あり（hh：mm）
初回計測時間からの計測間隔指定（1～48hまで1h間で可能）
無線部仕様 内蔵UM-300
技術基準 技術基準適合証明取得済み
空中線電力 10mW/MHz以下
電波形式 直接拡散
無線周波数帯 2405MHz～2493MHz
通信距離 屋内60m、屋外300m（環境による）
アンテナ 内蔵アンテナ
USB
仮想COMポート 115200Bps, 8bit,1stopbit, パリティ偶数
設定／メンテナンス用
操作スイッチ／モニターLED／モニターLCD
スイッチ1 MANUALボタン 待機時押下げでマニュアル計測実行
スイッチ2 RF TESTボタン 待機時押下げで無線通信テスト実行
MON1（赤／緑） 無線通信モニター 無線送信時：緑点灯、無線受信時：赤点灯
MON2（赤／緑） 動作モニター 初期通信時：緑点灯
計測中：赤高速点滅
USB接続中：緑低速点滅
MON3（赤） 未使用 ―
LCD* 8桁×2行 バックライト機能あり
その他
重量 160ｇ
外形サイズ 76×135×27（mm）突起部除く
動作温度* -10℃～+70℃
*低温（0℃以下）や高温（60℃以上）ではマニュアル計測時のLCDの視認性が低下しますが、
無線通信でのデータ送信は実行します。
