簡単に無線デジタル入出力伝送

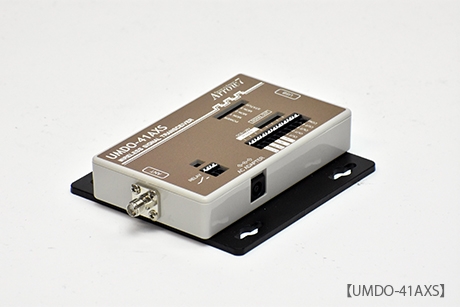

【UMDO-41AXS】
920MHz帯 少点数 信号伝送ユニット

リレー出力1点とデジタル出力4点を備えた920MHz帯　少点数信号ユニットです。

Feature

Download

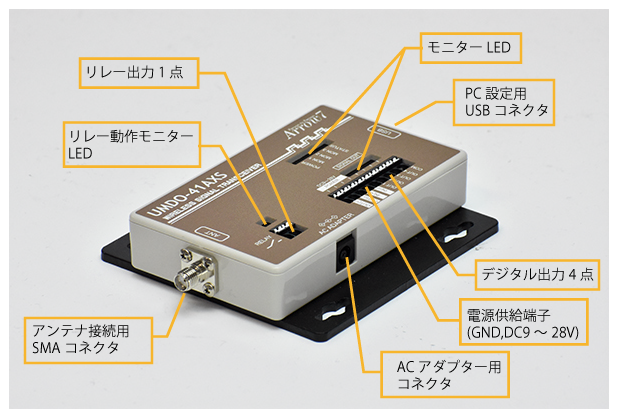

各部の名称・主な特徴

  • リレー出力1点とデジタル出力4点を備えた920MHz帯 少点数信号ユニットです。
  • 免許の申請、資格が不要です。
  • アンテナは用途に応じて、各種選択可能です。
  • 接続はスクリューレスのプッシュタイプで配線が容易です。
  • 電源はDC9V～28Vまたは専用ACアダプタ（DC12V）が使用できます。
  • LEDランプにて動作状況が確認できます。

システム構成例

UMDO-41AXを使用した構成例

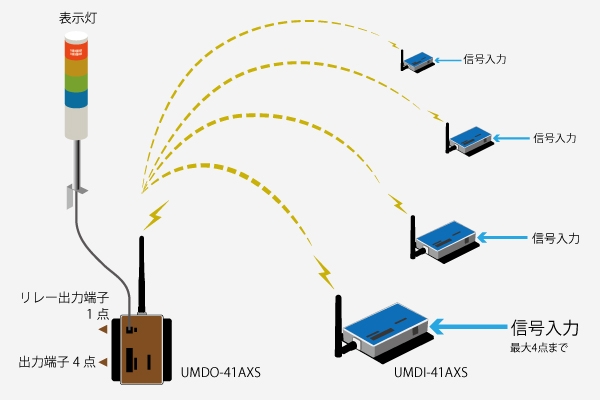

【UMDO-41AXSとUMDI-41AXSを使用した構成例】
UMDO-41AXS 1台でUMDI-41AXSを4台まで接続可能です。

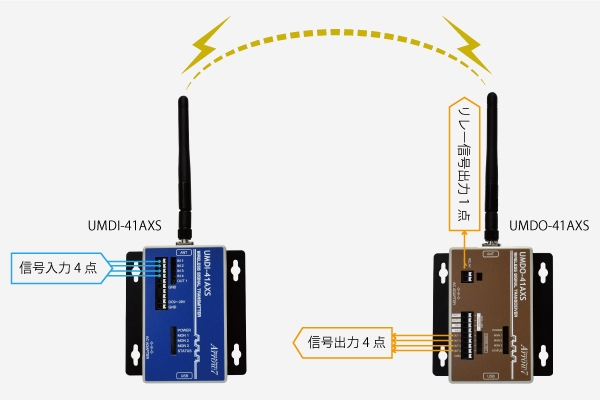

【システム構成例1：1】

動画で解説

YouTubeで動画をご覧になれます。
画像クリックでYouTube動画が開きます。

製品仕様


無線仕様 UMDO-41AXS 920MHz帯（920.6MHz～928.0MHz）38チャンネル
電源 DC9V～28Vまたは専用ACアダプタ（別売品）
消費電流 50mA以下（DC12V使用時）
外形寸法 95(W)×58(D)×18(H)mm（取付金具含まず）
I/Oポート リレー出力1点
デジタル出力（オープンコレクタ）4点
通信ポート USB Type-C（PC設定用）
信号応答速度 最短50msec（1：1の時）
通信距離 屋外見通し1.2km（設置環境による）
使用温度範囲 -10℃～+50℃

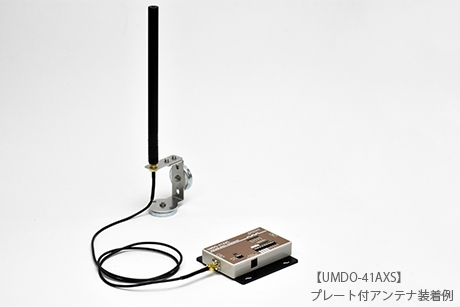

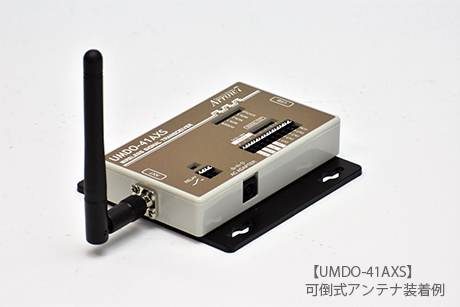

アンテナ別売 可倒式アンテナ、プレート付アンテナ、フランジ付アンテナ
重量 129g
