工場のフォークリフト呼出しを効率的に行えます

8点呼び出し端末
【FCall-M8G】2.4GHz帯
【FCall-M8S】920MHz帯

スイッチやセンサーで、フォークリフトを呼び出します。照光式スイッチの点滅・点灯状態で、通信状況を判断できます。

Feature

Download

概要・主な特徴

工場の作業ラインで、部品が足りなくなったり、生産品がいっぱいになり、フォークリフトに運んでもらいたい時、作業者が呼出し端末(FCall-M8)のスイッチを押せばフォークリフトに搭載したリフト端末(Forks-R)に内容が表示されリフト作業者が認識することができます。呼出し端末のスイッチ部は照光式となっており、この点滅・点灯状態で、呼び出しの通信がどのような状況になっているのか、判断できます。

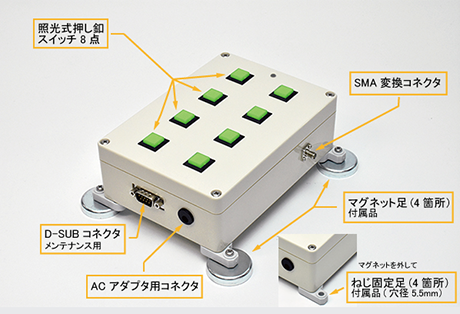

各部の名称

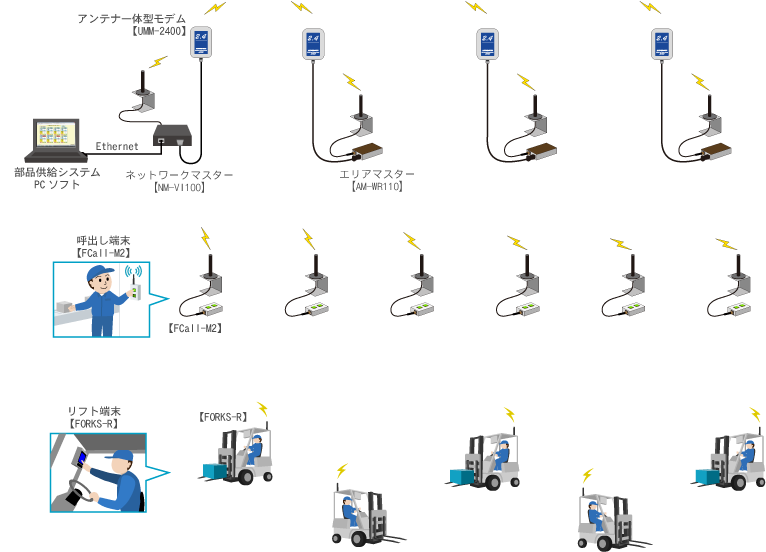

システム構成例

  • 8点呼出し端末【FCall-M8G】2.4GHz帯、【FCall-M8S】920MHz帯
    呼出しボタンを押すとネットワークマスターへ通知し各リフト端末に伝えます。

  • ネットワークマスター【NM-Vi100】
    各呼出し端末からの呼出し信号をエリアマスター経由で無線受信し各リフト端末に通知します。

  • エリアマスター【AM-WR110】
    ネットワークマスターと各端末間のデータの無線中継伝送を行います。

  • リフト端末【FORKS-R】
    呼出し端末からの信号を受信し、作業の選択・実行・終了の入力が可能です。

  • アンテナ一体型モデム【UMM-2400】または【UMM-920】
    アンテナと無線モデムが一体のためケーブルを長くしても電波が減衰しない利点があります。
    工場内の見通しの悪い場所での無線伝送に最適です。

仕様

外形寸法 121(W)×171(D)×55(H)
重量 550g
呼び出し台数 8点
無線仕様 2.42.4GHz帯(2405MHz~2493MHz)19チャンネル
920MHz帯(920.6MHz~928.0MHz)38チャンネル
他の無線機との干渉を避け易くなっています
電源 DC12V(ACアダプタ)
操作スイッチ 照光式押しボタンスイッチ8ヶ
通信距離 2.4GHz帯:屋外見通し300m(設置環境による)
920MHz帯:屋外見通し1.2km(設置環境による)

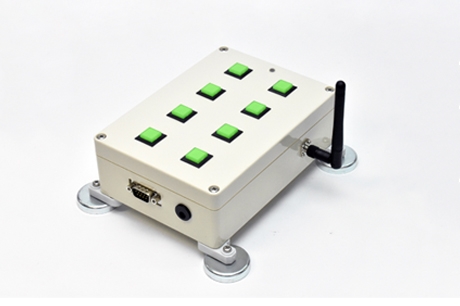

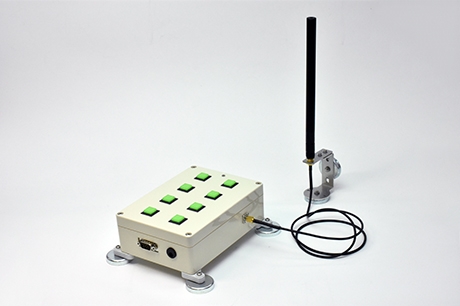

適合アンテナ SMA可倒式アンテナ、プレート付アンテナ、つば付きアンテナ
