工作機械稼働監視システム

無線信号電送機：デジタル920MHz屋内
主な用途：無線信号システム

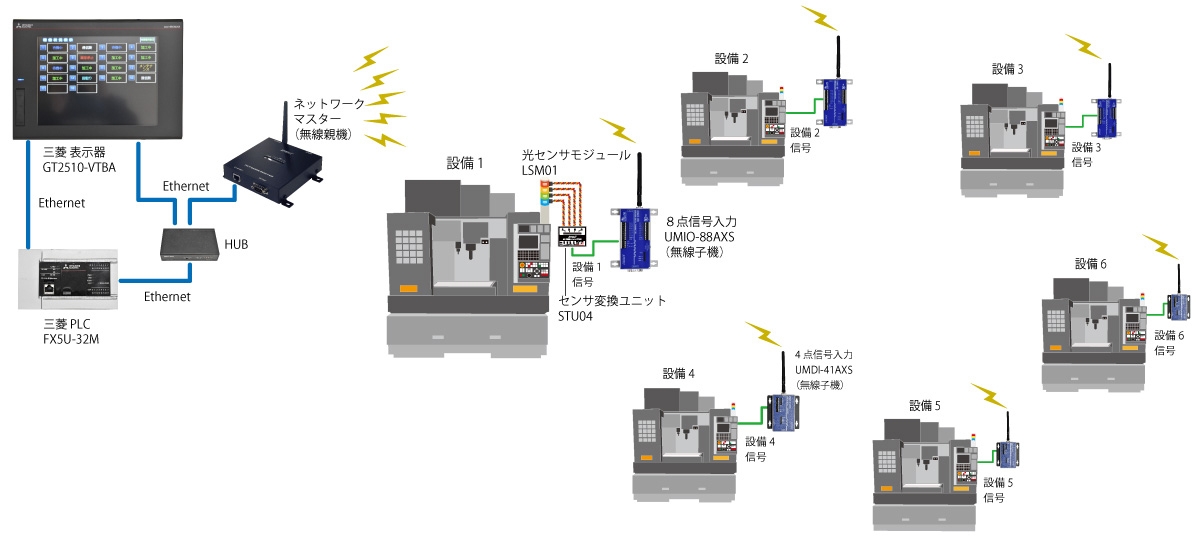

稼働監視システム構成図

イメージ図

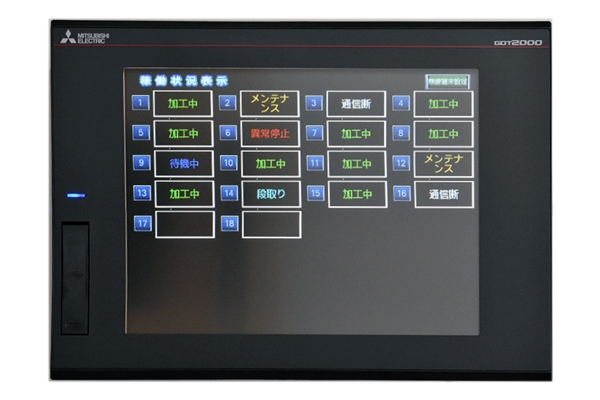

稼働状況画面

  • 接続されている設備の加工・異常停止・メンテナンス・待機。通信状況を表示
（最大32台まで表示可能)
  • 設備毎の稼働集計の確認は各設備画面の番号をタッチする事で設備毎稼働集計表示画面に切り替わり。

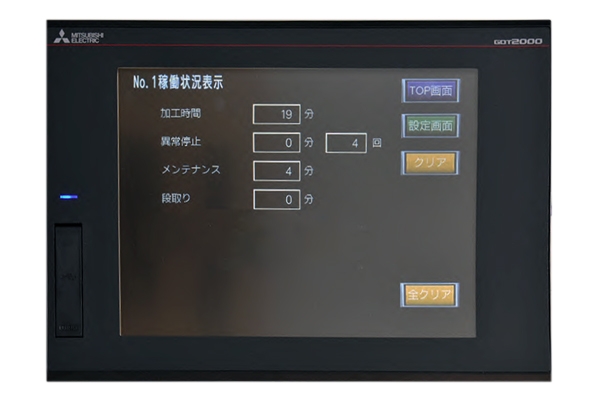

設備毎稼働集計表示画面

  • 設備毎の加工時間・異常停止時間・回数・メンテナンス時間・段取り時間・待機集計時間の表示
  • クリアで設備毎・全クリアで全般設備の項目の一括クリア
  • 端末設定・内蔵モデム設定も画面タッチパネル操作で可能

稼働監視システムのメリット

  • 配線不要で簡単工事で導入・増設が可能
  • PLC・表示器はユーザーでカスタマイズ可能
  • リアルタイムな設備状況確認が可能
  • 稼働状況を把握する事で、生産余力把握が可能
  • PC不要で端末設定可能
  • 920MHz無線の為、Wi-Fiに影響されないｼｽﾃﾑ導入可能

使用製品

簡単に無線デジタル入出力伝送

[UMDI-41] デジタル入力4点に加えデジタル出力1点を備えた920MHz帯 少点数信号ユニットです。
簡単に無線デジタル入出力伝送

[UMIO-88] デジタル入出力各8点のポートを備えた伝送ユニット。小型・低コストながら高能力。増設ユニット追加、アナログユニット増設が可能です。
無線システム親機 子機データのログ保存に対応

[ネットワークマスター] ETHERNET、RS-232Cのいずれかに接続可能な親無線機。ネットワークの最上位機として使えます。
